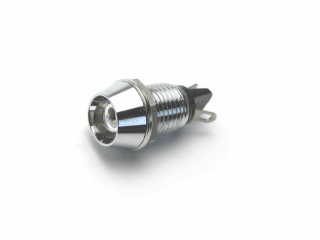

外形図 |
|
 |
 |
|
発光色 |
●赤、●高輝度赤、●緑、●高輝度緑、●橙、●青、●白 |
|
レンズ色 |
●赤、●緑、●橙、●青、○透明、●白 |
|
絶縁耐圧 |
AC１，０００Ｖ １分間 |
|
絶縁抵抗 |
ＤＣ５００Ｖ １００ＭΩ以上 |
|
動作温度範囲 |
－２０℃～＋７５℃ |
|
本体材質 |
真鍮クロームメッキPCレンズ付 |
|
端子形状 |
半田端子、コード式（特注） |
|
推奨取付穴 |
φ９．５ |
|
備考 |
保護抵抗なし |
|
品番説明（注文方法） |
|
BD-０９０５ R |
●赤発光／●赤レンズ |
|
BD-０９０５ R/C |
●赤発光／○透明レンズ |
|
BD-０９０５ R/W |
●赤発光／●白レンズ |
|
BD-０９０５ HR |
●高輝度赤発光／●赤レンズ |
|
BD-０９０５ HR/C |
●高輝度赤発光／○透明レンズ |
|
BD-０９０５ HR/W |
●高輝度赤発光／●白レンズ |
|
BD-０９０５ G |
●緑発光／●緑レンズ |
|
BD-０９０５ G/C |
●緑発光／○透明レンズ |
|
BD-０９０５ G/W |
●緑発光／●白レンズ |
|
BD-０９０５ HG |
●高輝度緑発光／●緑レンズ |
|
BD-０９０５ HG/C |
●高輝度緑発光／○透明レンズ |
|
BD-０９０５ HG/W |
●高輝度緑発光／●白レンズ |
|
BD-０９０５ O |
●橙発光／●橙レンズ |
|
BD-０９０５ O/C |
●橙発光／○透明レンズ |
|
BD-０９０５ O/W |
●橙発光／●白レンズ |
|
BD-０９０５ B |
●青発光／●青レンズ |
|
BD-０９０５ B/C |
●青発光／○透明レンズ |
|
BD-０９０５ B/W |
●青発光／●白レンズ |
|
BD-０９０５ W/C |
●白発光／○透明レンズ |
|
BD-０９０５ W/W |
●白発光／●白レンズ |
