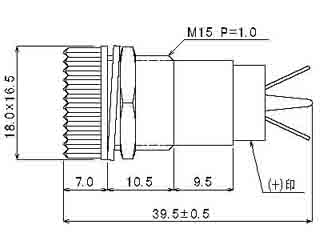

外形図 |
|
 |
 |
|
発光色 |
●赤、●高輝度赤、●緑、●高輝度緑、●橙、●青、●白 |
|
レンズ色 |
●赤、●緑、●橙、○透明 |
|
使用電圧 |
ＤＣ６Ｖ，ＤＣ１２Ｖ，ＤＣ２４Ｖ |
|
絶縁耐圧 |
AC１，０００Ｖ １分間 |
|
絶縁抵抗 |
ＤＣ５００Ｖ １００ＭΩ以上 |
|
動作温度範囲 |
－２０℃～＋７５℃ |
|
本体材質 |
アクリル樹脂 |
|
端子形状 |
半田端子 |
|
推奨取付穴 |
φ１５．５ |
|
備考 |
保護抵抗内蔵 |
|
品番説明（注文方法） |
|
ＤＣ６Ｖ |
ＤＣ１２Ｖ |
ＤＣ２４Ｖ |
発光色/レンズ色 |
|
BD-1503 6V R |
BD-1503 12V R |
BD-1503 24V R |
●赤発光／●赤レンズ |
|
BD-1503 6V R/C |
BD-1503 12V R/C |
BD-1503 24V R/C |
●赤発光／○透明レンズ |
|
BD-1503 6V HR |
BD-1503 12V HR |
BD-1503 24V HR |
●高輝度赤発光／●赤レンズ |
|
BD-1503 6V HR/C |
BD-1503 12V HR/C |
BD-1503 24V HR/C |
●高輝度赤発光／○透明レンズ |
|
BD-1503 6V G |
BD-1503 12V G |
BD-1503 24V G |
●緑発光／●緑レンズ |
|
BD-1503 6V G/C |
BD-1503 12V G/C |
BD-1503 24V G/C |
●緑発光／○透明レンズ |
|
BD-1503 6V HG |
BD-1503 12V HG |
BD-1503 24V HG |
●高輝度緑発光／●緑レンズ |
|
BD-1503 6V HG/C |
BD-1503 12V HG/C |
BD-1503 24V HG/C |
●高輝度緑発光／○透明レンズ |
|
BD-1503 6V O |
BD-1503 12V O |
BD-1503 24V O |
●橙発光／●橙レンズ |
|
BD-1503 6V O/C |
BD-1503 12V O/C |
BD-1503 24V O/C |
●橙発光／○透明レンズ |
|
BD-1503 6V B/C |
BD-1503 12V B/C |
BD-1503 24V B/C |
●青発光／○透明レンズ |
|
BD-1503 6V W/C |
BD-1503 12V W/C |
BD-1503 24V W/C |
●白発光／○透明レンズ |
